CW 50

Concept Wall 50 - Фасадна Система

Concept Wall 50 - це фасадна та покрівельна система, що пропонує необмежені можливості свободу дизайну.
Необмежена свобода творчості та максимальне проникнення світла.
Витримує склопакети вагою до 700 кг. Ще більша вага скла може бути запропонована в індивідуальних рішеннях.
Система доступна в декількох варіантах дизайну та скління, а також включає різні технічні варіанти для відповідності заданим рівням
вогнестійкість та теплоізоляція до Uf = 0,56 Вт/м²К..

  Стійкі до кліматичних умов поверхні залишаються стабільними за будь-якої погоди.

Експлутаційні Характеристики CW 50


Ефективність Дані Одиниці

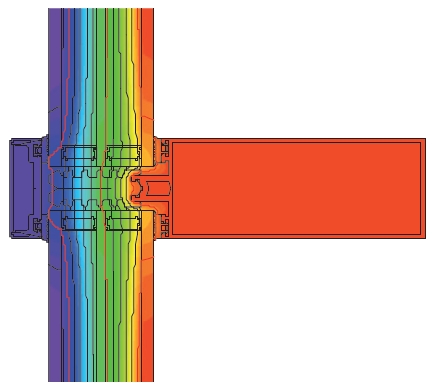

Теплоізоляція - Uf до 0,56 Вт/м²К
Повітронепроникність - до 1200 Па AE1200 клас
Звукоізоляція - Rw(C;Ctr) 45(-2;-5) dB
Стійкість до злому (ENV 1627, NEN 5096) WK2, WK3 клас
Водонепроникність - до 1950 Па RE1950 клас
Опір вітровому навантаженню 2400/3600 Па
Максимальна вага склопакета до 700 кг

Варіанти прижимних планок і декоративних кришок.

Варіанти дизайну пропонують рішення як для екстер'єру, так і для інтер'єру будівлі.

CW 50-HL ГОРИЗОНТАЛЬНА ЛІНІЯ

Зовнішній видимий шов по вертикалі 30мм, декоративна планка 50мм. Товщина заповнення від 22 до 48мм.

CW 50-SL ТОНКА ЛІНІЯ

Зовнішній і внутрішній профіль системи "ТОНКА ЛІНІЯ" має перетин 15/50 мм. Товщина заповнення від 22 до 62мм.

CW 50-HI ПІДВИЩЕНА ІЗОЛЯЦІЯ

Вигляд системи з підвищеним рівнем теплоізоляції. Система отримала сертифікат Passive House! Товщина заповнення від 22 до 62мм.

CW 50-HA СХОВАНА ФУРНІТУРА

Цей варіант системи застосовується для вбудовування прихованих поворотно-відкидних вікон.

CW 50

Фасадна система CW 50-FRV широко використовується для будівництва світлопрозорих дахів. Також є окремі рішення для дахових люків та ефективного дренажу.
У модифікації CW 50 ON STEEL є можливість кріплення системи до несучих сталевих ферм та колон.
Версія CW 50-FP – це тестована та сертифікована за європейськими нормами теплоізольована система для вогнестійких вітражів зі ступенем вогнестійкості EI30 та EI60.

Новий термомоміст - виключена бутилова стрічка, направляюча для точного позиціонування гвинтів кріплення.

PF152HI

Система стійко-ригельних конструкцій, призначених для зведення навісних стін, дахів, мансардних вікон, з підвищеною теплоізоляцією.

Висока тепло- і звукоізоляція, водонепроникність і стійкість до вітрового навантаження. Склопакети вагою до 700кг.
Стандартна ширина зовнішніх маскувальних планок - 52 мм.
Можливість формування фасаду з точки зору геометричності та кольору.
Можливість використання заповнень у вигляді вікон системи Ponzio.
Версія "горизонтальна або вертикальна лінія", гнуття профілів.

  Поєднання з іншими системами Ponzio.

Експлутаційні Характеристики PF152HI


Ефективність Дані Одиниці
Теплоізоляція - Uf від 1,0 Вт/м²К
Повітронепроникність - до 2400 Па AE2400 клас
Звукоізоляція - Rw(C;Ctr) 41(-0;-0) dB
Стійкість до злому (ENV 1627) RC2, RC3 клас
Водонепроникність - до 2700 Па RE2700 клас
Опір вітровому навантаженню 2400/3600 Па
Максимальна вага склопакета до 700 кг

Термоізоляція - Uf від 1,0 W/m2K, Ucw/Uw = 0,62 W/m2K (розраховано на елемент з розмірами: L 1200 x H 2500 мм Ug = 0,5 W/m2K, двокамерний склопакет).

ДОДАТКОВІ ПАРАМЕТРИ

  Заповнення
Одинарні, склопакети або непрозорі панелі, товщина: для фасаду 23 - 66 мм, для вікна 24 - 60 мм.

  Ширина стійок і ригелів
52 мм.

  Способи обробки поверхні
Порошкове покриття поліефірними фарбами, що відповідають вимогам Qualicoat, колір на вибір з палітри RAL; натуральне анодування та кольори - відповідають вимогам Qualanod; сублімація в «колір» деревини – оздоблення поверхні відповідає високим антикорозійним вимогам.

Зовнішні декоративні елементи різного типу.

PF152IW - ПРИХОВАНІ ВІКНА

Варіант фасаду Ponzio PF152 або Ponzio PF152ESG з можливістю створення невидимих ​​вікон, що відкриваються всередину.

PF152SLIM - ТОНКА ЛІНІЯ

Внутрішня (видима) ширина стійок та ригелів - 15/52 мм. Ширина зовнішніх маскувальних планок - 51 мм.

PF152HI

Рішення зі сталевими та дерев'яними підконструкціями люків та ефективного дренажу.
Рішення з вогненепроникністю та ізоляцією EI60.
Спосіб кріплення заповнень - фіксація притискними та маскувальними планками.

Варіант Ponzio PF152HI PASSIVE - з найвищою теплоізоляцією (Сертифікат Passivhaus Institut в Дармштадті, клас phA).

MB-SR50N HI+

Стійково-ригельна фасадна система MB-SR50N HI+

Cистема MB-SR50N HI+ призначена для зведення легких навісних фасадів підвісного та наповнювального типу, а також дахів, мансардних вікон та інших просторових конструкцій.
Ця система дозволяє створювати фасади з видимими вузькими розділовими лініями, забезпечуючи при цьому довговічність і міцність конструкції.
Широкий асортимент профілів дозволяє архітекторам і дизайнерам втілити в життя навіть самі ініціативні ідеї для алюмінієвих і скляних конструкцій.

  Система дозволяє будувати фасади з видимими, вузькими розділовими лініями і забезпечує довговічність і міцність конструкції.

Експлутаційні Характеристики MB-SR50N HI+


Ефективність Дані Одиниці
Теплоізоляція - Uf від 0,7 Вт/м²К
Повітронепроникність - до 1050 Па AE1050 клас
Ударостійкість (EN 14019) I5/E5 клас
Водонепроникність - до 1200 Па RE1200 клас
Опір вітровому навантаженню 2400 Па
Максимальна товщина склопакета до 56 мм
Фасади пропонуються з сертифікатом Passive House!

MB-TT50

Нова сучасна навісна система MB-TT50

Посилена теплоізоляція.
Великий вибір кутових з'єднань для більшої гнучкості проектування.
Стійка та рігель мають однаковий профіль.
Високопродуктивні стійко-ригельні з’єднання (2,5 KN) у поєднанні з широким діапазоном скління, що дозволяє використовувати великі розміри, важкі склопакети.
3-зонна дренажно-вентиляційна система, посилена комплектом прокладок для захисту від найнесприятливіших погодних умов.
Вибір вікон і дверей, включаючи вентиляційні отвори, приховані вентиляційні отвори та паралельні вікна.

  Теплоізоляція системи (Uf) становить від 0,5 Вт/(м2K).

Експлутаційні Характеристики MB-TT50


Ефективність Дані Одиниці
Теплоізоляція - Uf від 0,5 Вт/м²К
Повітронепроникність - до 1350 Па AE1350 клас
Стійкість до злому WK2, WK3 клас
Водонепроникність - до 1800 Па RE1800 клас
Максимальна товщина склопакета до 56 мм

Широка сфера застосування.

MB-SR50N PL
ГОРИЗОНТАЛЬНА ЛІНІЯ

Це естетичний варіант стійково-ригельного фасаду, у зовнішньому вигляді якого підкреслено поділи - горизонтальні або вертикальні.

MB-SR50N RW
ДАХОВІ ВІКНА

Представлене дахове вікно є частиною системи MB-SR50N і використовується у виготовленні вентиляційних люків.

ALTEST - CW 50

АЛЮМІНІЄВА ФАСАДНА СИСТЕМА CW 50

Система CW 50 - це сучасне фасадне рішення, розроблене та створене для забезпечення простоти монтажу; система базується на сучасних вимогах будівництва.
Профілі шириною 50 мм з високими показниками теплоізоляції, водонепроникні.
Оптимальне використання алюмінію – винятково хороший розподіл матеріалів по площі поперечного перерізу профілів для досягнення оптимізованих параметрів інерції профілів без негативного впливу на безпеку або функціональність.
Можливість встановлення склопакетів різної товщини від 6 мм до 44 мм.

  Система дозволяє будувати фасади з видимими, вузькими розділовими лініями і забезпечує довговічність і міцність конструкції.

Експлутаційні Характеристики CW 50 (ALTEST®)


Ефективність Дані Одиниці
Теплоізоляція - Uf до 0,63 Вт/м²К
Повітронепроникність 4 клас
Звукоізоляція - Rw 31 dB
Ударостійкість I5, E5 клас
Водонепроникність R7 клас
Опір вітровому навантаженню 800 Па
Максимальна товщина склопакета до 44 мм

Варіанти дизайну охоплюють широкий спектр інженерних і дизайнерських рішеннь.

CW 50 - ГЛУХИЙ КУТ

Сортамент профілів дозволяє вирішити будь-якє завдання.

CW 50 - ФРАМУЖНЕ ВІДКРИВАННЯ

Варіант системи з фрамужними стулками, що відкриваються назовні.

CW 50 ВІД ALTEST

СИСТЕМА ДОЗВОЛЯЄ ВИГОТОВЛЮВАТИ РІЗНОМАНІТНІ ТИПИ КОНСТРУКЦІЙ

Вертикальні фасади.
Скляні похилі дахи та зимові сади з можливістю вбудовування мансардних алюмінієвих вікон.
Куполи та зенітні ліхтарі.
Класичне, структурне та напівструктурне скління.
Інші форми, сучасні архітектурні рішення.

  Поєднання з іншими системами ALTEST.
